Vertex Laser Geo2激光超声波定位测高测距仪

一、仪器介绍

为了更加适应森林和野外测量的特殊要求，瑞典HAGLFOF公司新推出了升级款的激光超声波测高测距仪Vertex Laser Geo 2，该仪器是一款集激光与超声波技术于一体的手持式高精度远程测距仪。该设备采用先进的多传感器融合技术，具备高度可编程性，为用户提供丰富多样的测量功能和应用可能。Vertex Laser Geo 2 以其无与伦比的高度和距离测量能力而脱颖而出，并以创新的方式绘制、处理和存储森林和田野数据。其突破性的多距离多高度直径测量功能尤为出众。。无无论您是在使用高精度激光进行远距离测量，还是在茂密灌木丛中使用超声波进行短距测量，Vertex Laser Geo 2都能完美应对。内置的倾角传感器和电子罗盘确保精确的3D测量结果。测量数据可通过内置平视显示器与外接图形显示屏便捷查看

二、仪器特点

长距离精度： 高精度激光技术，用于长距离精确测量。

先进的 3D 测量：集成的倾斜和指南针传感器可确保精确的 3D 数据。

用户友好的显示器：在集成的平视显示器和外部图形显示器中查看结果。

三、需求定制

Vertex Laser Geo 2 仪器具有先进的平台，允许您下载和安装根据您的要求量身定制的新应用程序。此外，我们可以根据您的特定偏好创建自定义应用程序。交付时，该仪器包括一个预装的标准应用程序，该应用程序提供与其前身 VL Geo 相同的功能，以及增强功能和新功能，如远程测量直径。

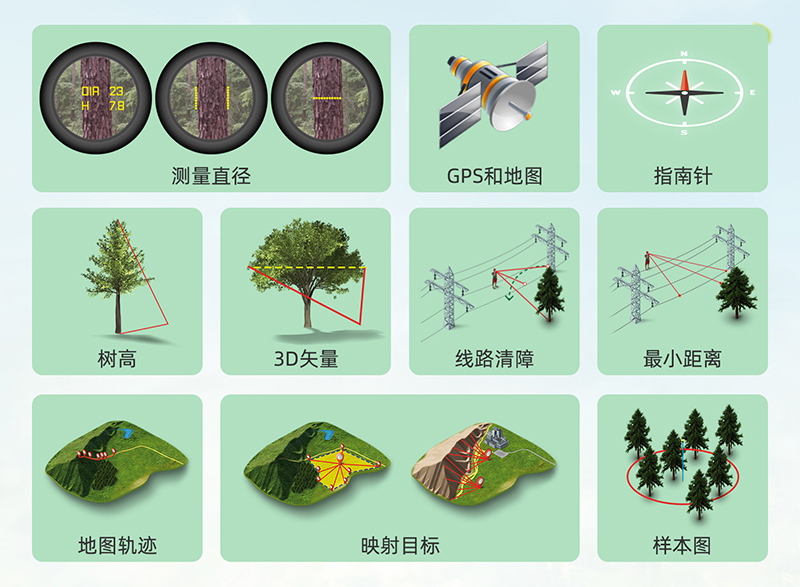

四、仪器功能

距离：激光与超声波测距
高度测量
3D矢量测量
路径追踪
目标定位
角度测量
高差测量
通视测量
最小距离测量
地理坐标
电子罗盘

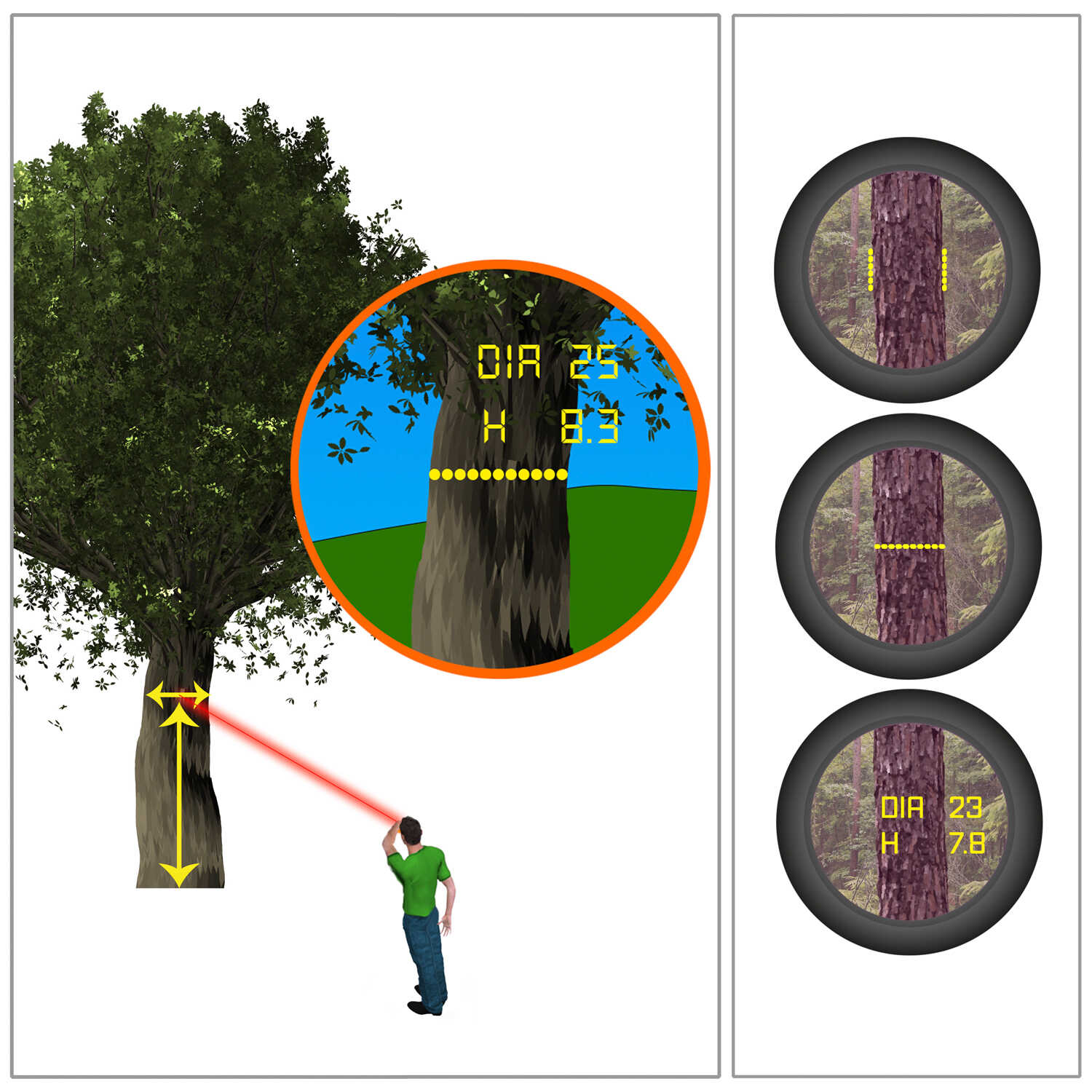

远程直径测量
存储至内存

技术规格：

1、主机参数：

外形尺寸: 93×63×72mm

重量：243g（包括电池）

电池：可充电锂离子 3.7V，内置，约 2000 次测量。 充电时间3.5 小时。

USB mini B接口壁式充电器110/220AC/5VDC； 车载充电器适配器 12VDC。 电缆 USB mini B 公头/USB A 型公头，0.5m。消耗0.9W

工作温度范围: -20℃～45℃

数据通讯口: IR、USB 2.0/SSD 磁盘。双模蓝牙 BR/EDR。低功耗蓝牙 V4.2 （LE） 和 Classic 连接。SPP （串行配置文件），密码 1234。

显示单位：英尺／米切换

屏幕：外部图形 LCD 100x60 像素。内部 （HUD） 平视显示器

防护等级：MIL-STD-810E。外壳框架材料玻璃填充聚碳酸酯，IP67，NEMA6，激光等级 1,7 毫米（FDA，CFR21），1 米等级（IEC 60825-1：2001）。

数据格式：Nmea or Ascii. IR, Bluetooth.

文件格式：CSV and KML

存储容量：2000，非易丢失性

目镜：点瞄准 1 倍放大倍率和 （HUD） 平视显示器。

2、测量参数：

面积：0-5000m2

罗盘：0°～360°，分辨率 0,1˚，精度 <1.5 RSME˚

角度：-90°～90°，分辨率：0.1°，测量精度：0.1°

测量高度：0～999.9m，分辨率：0.1m

GPS：33通道，多卫星支持，精度小于2.5m，速度 0.1m/s 内置自生轨道预测，内置干扰消除 卫星位置预测长达 3 天

3、激光模式

测量距离：46cm～700m（具体看目标反光情况）

激光距离 46cm

距离精度4cm

分辨率0.1m

4、超声波模式

直线距离：大于30m

360º收发器的距离：大于20m

距离测量分辨率：0.01m

距离测量精确度: 优于1%

5、T4发射器

尺寸：70mm（直径）

重量：85g包括电池

电池：５号电池１节

耗电量：9mW

6、定位杆

高度：可伸缩33~140厘米

重量：270克
